轻骨料混凝土因其轻质、保温隔热和抗震性能良好，在安徽地区的建筑项目中得到广泛应用。配合比设计是轻骨料混凝土制备的关键环节，直接影响其力学性能和耐久性。本文从原材料选择、配合比设计方法、施工注意事项等方面进行介绍。

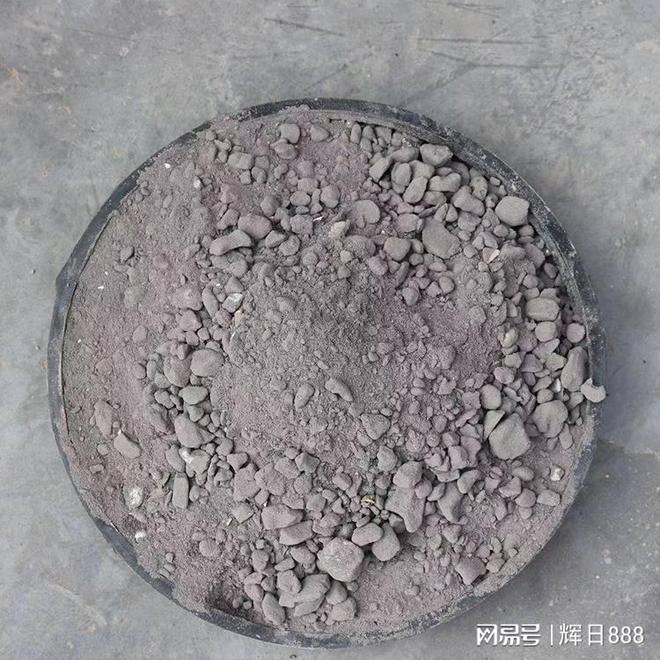

　　安徽地区常用的轻骨料包括陶粒、浮石、膨胀珍珠岩等。陶粒具有强度高、吸水率低的特点，适用于结构用轻骨料混凝土；浮石和膨胀珍珠岩密度更低，适合非承重墙体或保温层。选用时需检测其堆积密度、筒压强度和吸水率，确保符合工程要求。

　　普通硅酸盐水泥是轻骨料混凝土的主要胶凝材料，强度等级宜选用42.5或以上。水泥用量需根据混凝土强度和工作性调整，过多会增加容重，过少则影响粘结性能。

　　粉煤灰、矿渣粉等掺合料可部分替代水泥，降低水化热并改善和易性。安徽地区粉煤灰资源丰富，建议掺量控制在20%-30%。

　　减水剂可减少用水量，提高混凝土密实度；引气剂能改善抗冻性，适合寒冷地区使用。选择时需通过试验确定适配性。

　　根据工程需求明确混凝土的强度等级（如LC20、LC30）、干表观密度（通常≤1950kg/m³）及坍落度要求（一般为160-200mm）。

　　轻骨料混凝土的骨料体积通常占总体积的60%-70%。先测定轻骨料的堆积密度和孔隙率，再按紧密堆积理论计算所需用量。例如，陶粒混凝土中陶粒占比可为650-800kg/m³。

　　按初步配合比制备试块，检测7天和28天抗压强度、干密度及和易性。若强度不足可适当降低水胶比或增加水泥用量；若容重超标可替换部分骨料为更轻质材料。

　　轻骨料易上浮，应采用强制式搅拌机，投料顺序为：先加入70%水→轻骨料→水泥和掺合料→剩余水及外加剂。搅拌时间比普通混凝土延长30-60秒。

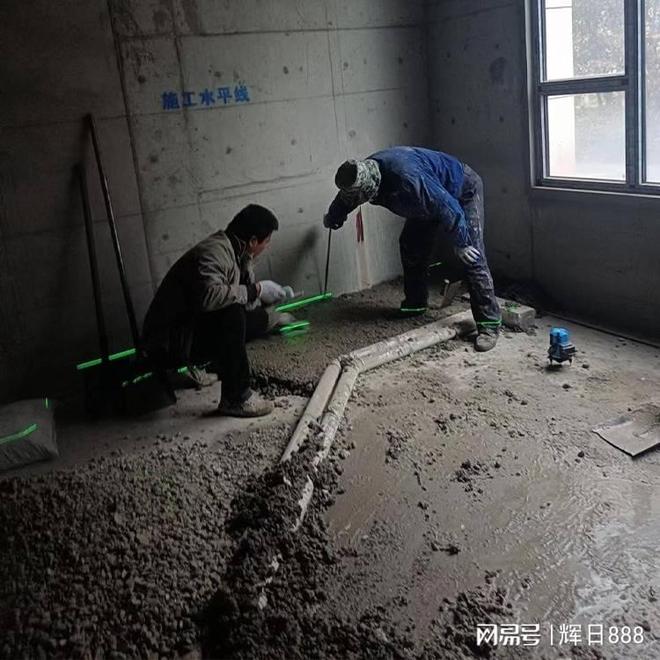

　　运输过程中需防止离析，运距较长时可加入缓凝剂。浇筑时分层厚度不超过300mm，采用插入式振捣器短时振捣，避免骨料上浮。

　　轻骨料混凝土保水性较差，需加强早期养护。浇筑后覆盖塑料薄膜或湿麻袋，保湿养护不少于7天，冬季施工时采取保温措施。

　　水泥用量不足或养护不及时易引发此问题，可提高胶凝材料用量或加强终凝前抹压。

　　安徽地区轻骨料混凝土配合比设计需结合本地材料特性，通过试验优化参数。合理选材、科学配比及规范施工是确保工程质量的关键。实际应用中应根据具体条件灵活调整，并持续积累数据以完善技术经验。

　　特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布，本平台仅提供信息存储服务。

　　字节英伟达都在给员工发这个「最有面的中产水果」？“cos成费列罗比6J车厘子贵多了”

　　活了30年才知道，这些“反人类”生活物品的正确用法！以前可线国青1-0乌兹别克斯坦U19，贾伟伟制胜球

　　一位专家称2025年牛市中，赚钱的账号是18.9%，大概有80%的人亏损

　　周总理劝陈云去见，陈云推说不知住址，这梁子算是结下了？谁也没想到，15年后替争功劳的，竟然还是这个连门都不肯进的人

　　市场监管总局:对外卖行业补贴战等扰乱市场竞争秩序问题，及时开展行政约谈、划出监管红线

　　上学家庭的专属心理支持群！针对孩子拖拉、畏难、情绪问题，10场曾松添、王海平直播免费听
